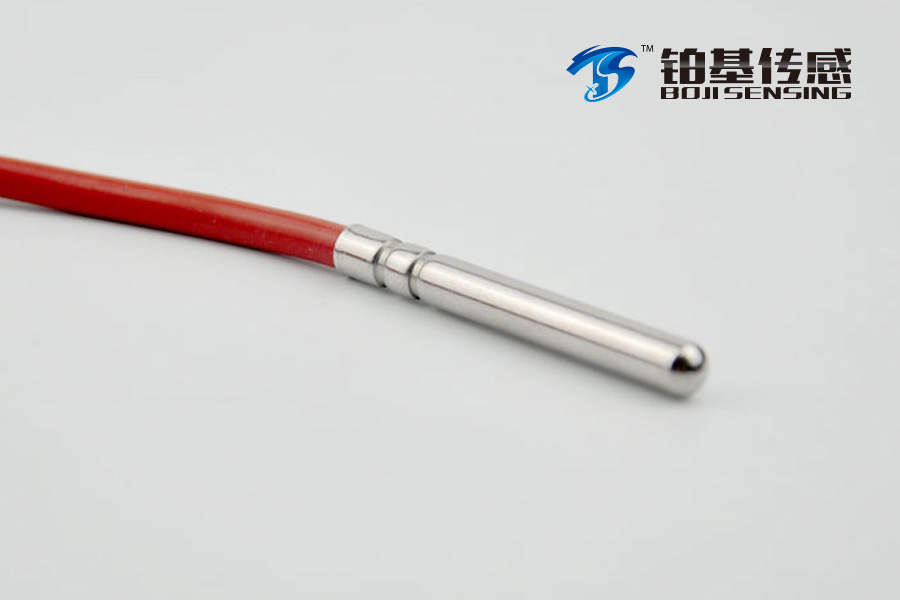

生命科学测温系统电压输出型温度传感器
- 产品简述
- 元件参数
- 可定制规格
- 资料下载
M35 是由National Semiconductor 所生产的温度传感器，其输出电压为摄氏温标。LM35是一种得到广泛使用的温度传感器。
由于它采用内部补偿，所以输出可以从0℃开始。LM35有多种不同封装型式。在常温下，LM35 不需要额外的校准处理即可达到 ±1/4℃的准确率。
其电源供应模式有单电源与正负双电源两种，其引脚如图一所示，正负双电源的供电模式可提供负温度的量测；两种接法的静止电流-温度关系，在静止温度中自热效应低(0.08℃)，单电源模式在25℃下静止电流约50μA，工作电压较宽，可在4—20V的供电电压范围内正常工作非常省电。
工作电压4～30V，在上述电压范围以内，芯片从电源吸收的电流几乎是不变的（约50μA），所以芯片自身几乎没有散热的问题。这么小的电流也使得该芯片在某些应用中特别适合，比如在电池供电的场合中，输出可以由第三个引脚取出，根本无需校准。
目前，已有两种型号的LM35可以提供使用。LM35DZ输出为0℃～100℃，而LM35CZ输出可覆盖－40℃～110℃，且精度更高，两种芯片的精度都比LM35高，不过价格也稍高。
规格参数
1、工作电压：直流4～30V；
2、工作电流：小于133μA
3、输出电压：+6V～-1.0V
4、输出阻抗：1mA负载时0.1Ω；
5、精度：0.5℃精度（在+25℃时）；
6、漏泄电流：小于60μA；
7、比例因数：线性+10.0mV/℃；
8、非线性值：±1/4℃；
9、校准方式：直接用摄氏温度校准；
10、额定使用温度范围：-55～+150℃。
11、引脚说明：①电源负GND；②电源正VCC；③信号输出S；
传感器参数
供电电压35V到-0.2V
输出电压6V至-1.0V
输出电流10mA
指定工作温度范围
LM35A -55℃ to +150℃
LM35C, LM35CA -40℃ to +110℃
LM35D 0℃ to +100℃
|
Parameter 参数 |
Conditions 条件 |
LM35A | LM35CA | Units (Max.) 单位 | ||||
| Typical 典型 |
Tested Limit 测试极限(注4) |
Design Limit 设计极限(注5) |
Typical典型 |
Tested Limit 测试 极限(注4) |
Design Limit 设计极限(注5) |
|||
|
Accuracy 精度（注7 ） |
TA=+25℃ | ±0.2 | ±0.5 | - | ±0.2 | ±0.5 | - | ℃ |
| TA=−10℃ | ±0.3 | - | - | ±0.3 | - | ±1.0 | ℃ | |
| TA=TMAX | ±0.4 | ±1.0 | - | ±0.4 | ±1.0 | - | ℃ | |
| TA=TMIN | ±0.4 | ±1.0 | - | ±0.4 | - | ±1.5 | ℃ | |
|
Nonlinearity 非线性(注8) |
TMIN≤TA≤TMAX | ±0.18 | - | ±0.35 | ±0.15 | - | ±0.3 | ℃ |
|
Sensor Gain 传感器增益 (Average Slope) 平均斜率 |
TMIN≤TA≤TMAX | +10.0 | +9.9, | - | +10.0 | - | +9.9 | mV/℃ |
| - | - | +10.1 | - | - | - | +10.1 | ||
|
Load Regulation 负载调节(注3) 0≤IL≤1mA |
TA=+25℃ | ±0.4 | ±1.0 | - | ±0.4 | ±1.0 | - | mV/mA |
| TMIN≤TA≤TMAX | ±0.5 | - | ±3.0 | ±0.5 | - | ±3.0 | mV/mA | |
|
Line Regulation 线路调整（ 注3) |
TA=+25℃ | ±0.01 | ±0.05 | ±0.01 | ±0.05 | - | mV/V | |
| 4V≤VS≤30V | ±0.02 | - | ±0.1 | ±0.02 | ±0.1 | mV/V | ||
|
Quiescent Current 静态电流(注9) |
VS=+5V, +25℃ | 56 | 67 | - | 56 | 67 | - | μA |
| VS=+5V | 105 | - | 131 | 91 | - | 114 | μA | |
| VS=+30V, +25℃ | 56.2 | 68 | 56.2 | 68 | - | μA | ||
| VS=+30V | 105.5 | 133 | 91.5 | - | 116 | μA | ||
|
Change of Quiescent Current 变化静态电流(注3) |
4V≤VS≤30V, +25℃ | 0.2 | 1.0 | - | 0.2 | 1.0 | - | μA |
| 4V≤VS≤30V | 0.5 | - | 2.0 | 0.5 | 2.0 | μA | ||
|
Temperature Coefficient of Quiescent Current 静态电流/温度系数 |
- | +0.39 | - | +0.5 | +0.39 | - | +0.5 | μA/℃ |
|
Minimum Temperature for Rated Accuracy 最低温度 额定精度 |
In circuit of Figure 1,IL=0 | +1.5 | - | +2.0 | +1.5 | - | +2.0 | ℃ |
|
Long Term Stability 长期稳定性 |
T J=TMAX,for 1000 hours | ±0.08 | - | - | ±0.08 | - | - | ℃ |
