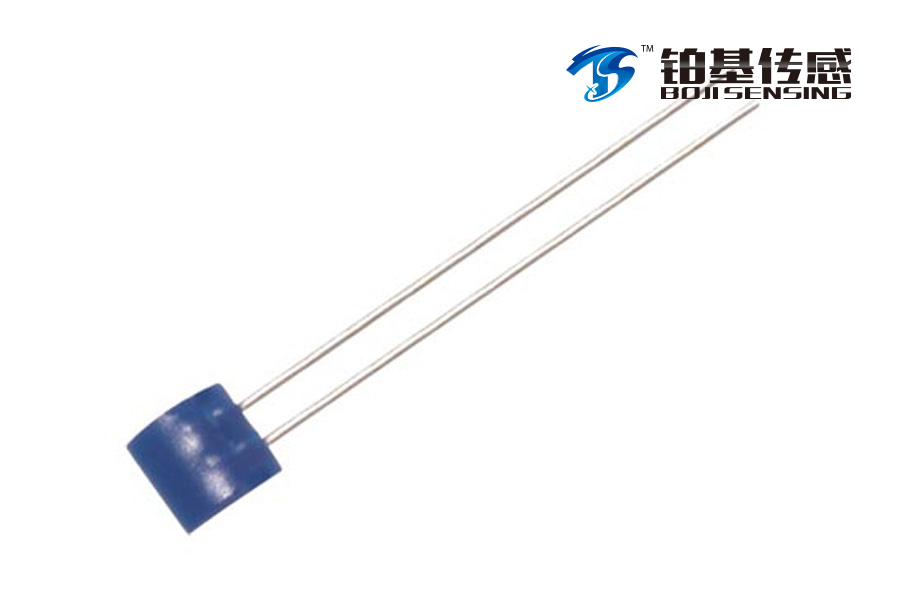

OMEGA/F系列测温元件

1成本极低
2 扁平型面
3 电阻达到IEC60751的要求
4 温度范围（参见容差表）
5 温度系数 a = 0.00385 Ω/Ω/°C
6 100、500和1000 Ω配置
7 A、B和AA (1⁄3 DIN)级容差
8  长期稳定性——最大R0漂移为0.4%
（500°C (932°F) 1000小时后）
9 抗振动等级：至少40 g加速度（10 ～ 2000 Hz）
10 抗冲击等级：至少100 g加速度（波动8 ms后） U 绝缘电阻>10 MΩ @ 20°C、>1 MΩ @ 500°C
11 自热系数0.4 K/mW @ 0°C
12 响应时间：水流(v = 0.4 m/s)，
t0.5 = 0.2 s、t0.9 = 0.4 s；
空气流(v = 1 m/s)，t0.5 = 3.0 s、t0.9 = 9.0 s
13镀铂镍线导线
10（长）x 0.2 mm（直径）(0.39 x 0.008")

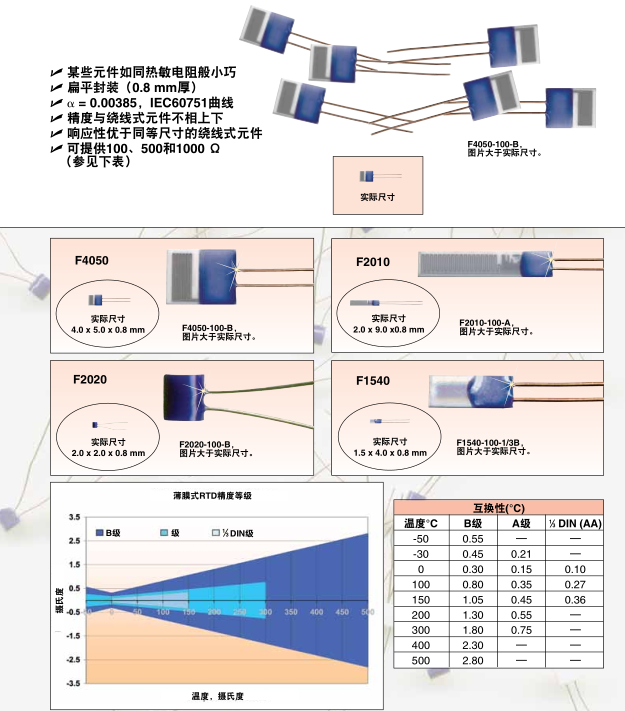

精度等级
在IEC60751中为薄膜式RTD定义了三种精度“等级”，分别是：“A级”、“B级”和1⁄3 DIN（也称为AA级）。 这些“等级”定义如下：
容差(°C)
A级 = ±(0.15 + 0.002t)   (-30 ～ 300°C)
B级 = ±(0.30 + 0.005t)  (-50 ～ 500°C)
AA级（为1⁄3 DIN) = ±(0.1 + 0.0017t) t = 温度°C  (0 ～ 150°C)
方程

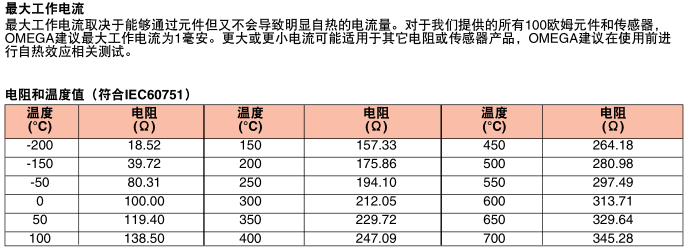

铂RTD的电阻值可以用Callendar-Van Dusen方程计算，如下所示：
温度0°C以下：
Rt = R0 [1 + At + Bt2 + C(t-100)t3] 其中：A = 3.9083 x10-3 (C-1)
B = -5.775 x10-7 (C-2)
C = -4.183 x10-12 (C-4) R0 = 0°C时的电阻值
t = 温度，单位为摄氏度
温度高于0°C，此方程简化为： Rt = R0 (1 + At + Bt2)
